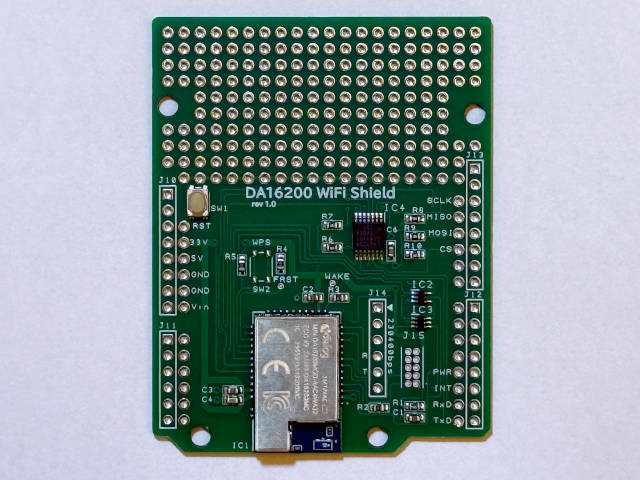

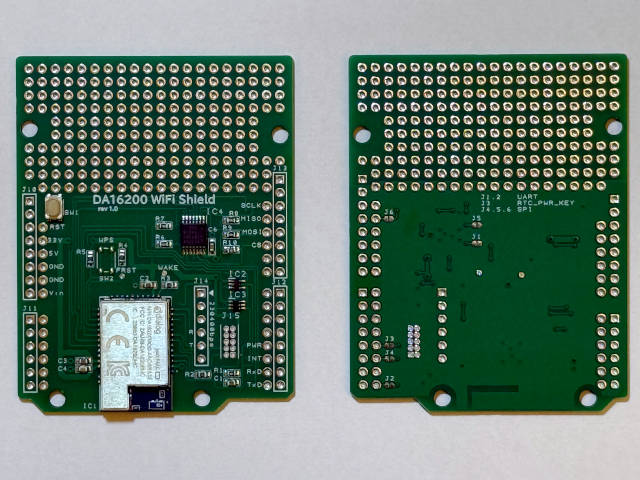

DA16200 WiFi Shield

概要

バッテリー駆動も可能な超低消費電力WiFiシールドです。
ルネサス DA16200を採用し、5V, 3.3V 両電圧に対応、TCP/IPスタック内蔵により簡単なATコマンドで動作し、UARTに加え高速なSPI通信もサポートします。

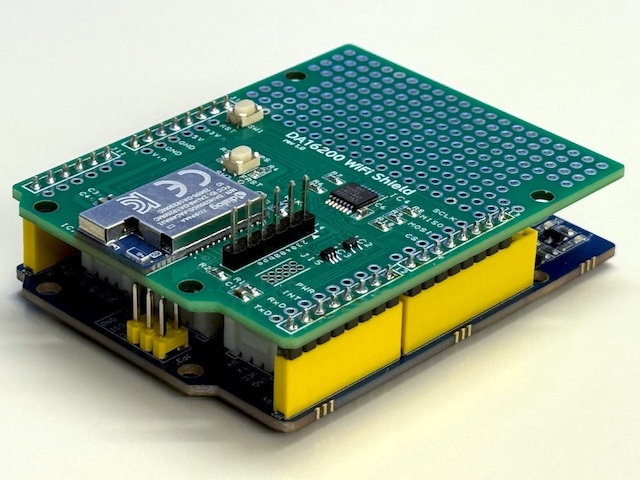

Arduino UNO 互換機 (Seeeduino Lotus)に取り付けたところ

特徴

• Arduino UNO シールドピン互換の WiFi ボード
• ルネサス DA16200 を使用し、バッテリーでも実用可能な超低消費電力
• TCP/IPスタックを内蔵し、簡単なATコマンドで通信が可能
• 5V, 3.3V 両対応
• マイコンとの接続は、UARTに加えて、より高速なSPIをサポート
• SPI 利用時、本ボードからの送信要求は割り込みに加えてポーリングでも可能
• 簡単な回路を追加することができる、ユニバーサル基板部付き

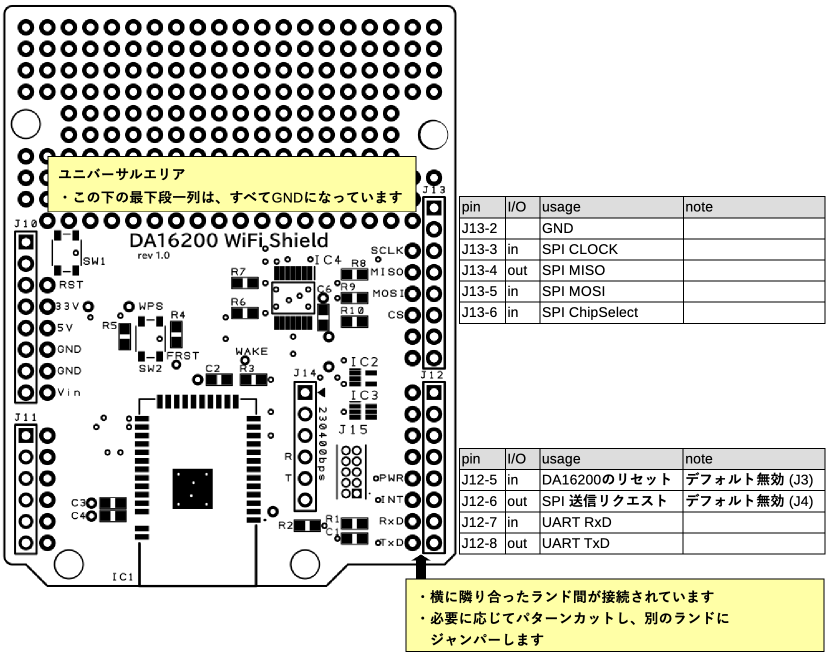

仕様

項目	仕様	備考
搭載モジュール	Renesas DA16200	https://www.renesas.com/ja/products/da16200
外形寸法	53mm x 68mm
電源	3.3 〜 5V
マイコンとの接続	UART もしくは SPI	ソルダージャンパーおよびファームウェアによる排他使用 出荷時はUART設定

取り付けについて

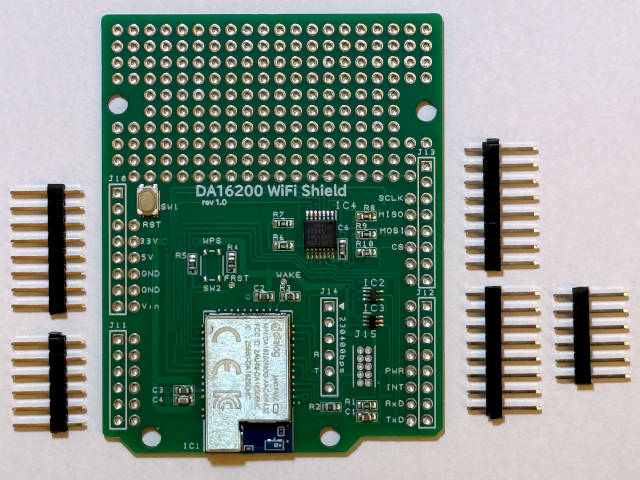

標準的なピンヘッダを同梱しますが、ハンダ付けはされていません。
これは、ユースケースによって細ピンやソケット、ロングピンなど最適な形状が異なるためです。
必要に応じて、適切なものをハンダ付けしてご使用ください。

デモンストレーション（ATコマンド）

技術資料

• 動作確認
• 回路図
• アクセスポイントへの接続
• サンプルコード
• SPI利用方法（ファームウェア書き込み）
